Nylon PA 11
Impresión 3D en PA 11 por SLS, para piezas que flexionan o reciben impacto en servicio.
Cumple ISO 10993-5 y 10993-10: no citotóxico y no irritante. Se fabrica sin estructuras de soporte, con tolerancia de ±0.3 mm en piezas menores a 100 mm y ±0.4% en mayores.

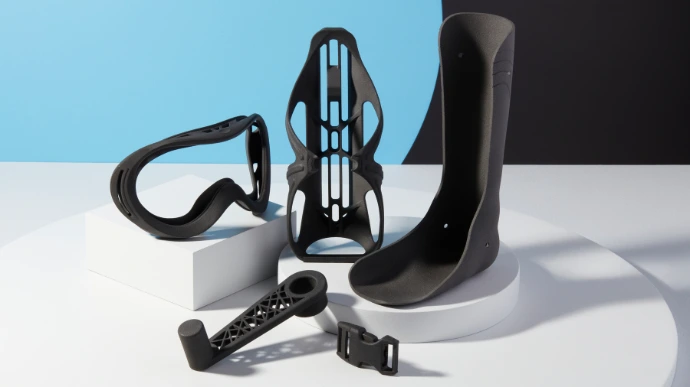

- Bisagras vivas y clips. 40% de alargamiento a la rotura para que la pieza flexione en servicio sin fracturarse
- Piezas que reciben impacto repetido. 71 J/m de impacto Izod entallado, contra 32 J/m del PA 12
- Órtesis y componentes en contacto con piel. Cumple ISO 10993-5 y 10993-10
- Equipo de protección y componentes deportivos
- Piezas con requisito dimensional en ambiente húmedo. 0.07% de absorción de agua
- Prototipos funcionales y lotes cortos de piezas dúctiles
- 40% de alargamiento a la rotura, contra 11% del PA 12 y 4% del PA 12 GF
- 71 J/m de impacto Izod entallado, el valor más alto entre los polvos que fabricamos
- 0.07% de absorción de agua, contra 0.66% del PA 12
- 182 °C de temperatura de flexión bajo carga a 0.45 MPa, con reblandecimiento Vicat a 189 °C
- Estabilidad química medida. En inmersión de 24 horas el aumento de peso máximo es de 1.0% en ácido clorhídrico concentrado, 0.5% en aceite hidráulico y menos de 0.1% en gasolina
- Base biológica. El polímero es de origen vegetal
- Biocompatibilidad conforme a ISO 10993-5 y 10993-10
- Sin soportes. Geometrías internas y ensambles complejos sin marca de desprendimiento
Características SLS
- Tracción: 49 MPa · Módulo: 1,600 MPa
- Flexión: 55 MPa · Módulo de flexión: 1,400 MPa
- Alargamiento a la rotura: 40% en XY
- Impacto Izod entallado: 71 J/m
- HDT: 182 °C a 0.45 MPa · 46 °C a 1.8 MPa
- Reblandecimiento Vicat: 189 °C
- Absorción de agua: 0.07%
- Tolerancia: ±0.3 mm <100 mm; ±0.4% >100 mm
- Grosor de capa: 110 micras
- Volumen de fabricación: 165 × 165 × 300 mm
PROS
- 40% de alargamiento a la rotura, el más alto entre los polvos
- 71 J/m de impacto Izod entallado
- 0.07% de absorción de agua, contra 0.66% del PA 12
- 182 °C de temperatura de flexión bajo carga a 0.45 MPa
- 49 MPa de tracción y 55 MPa de flexión
- Biocompatibilidad conforme a ISO 10993-5 y 10993-10
- Polímero de base biológica
- Fabricación sin estructuras de soporte
¿Es PA 11 el material para tu pieza?
PA 11 resuelve las piezas que flexionan o reciben impacto en servicio. Cada aplicación tiene su propio requisito, y trabajamos con nueve polímeros de polvo y nueve resinas para cubrirlos.
Si tu pieza necesita más rigidez o mayor elasticidad, estas son las dos alternativas más solicitadas.
Multi Jet Fusion / TPU
Poliuretano termoplástico. Es material elastomérico: de 150 a 300% de alargamiento a la rotura contra 40% del PA 11, con 25 a 35 MPa de módulo.
Para juntas, amortiguadores, empuñaduras y piezas que se deforman en uso.
La pieza se comprime y recupera forma. No sostiene carga estructural.
Sinterizado láser selectivo / PA 11 CF
Preguntas frecuentes
Considera que la flexión repetida en el mismo punto es un caso distinto al de un doblez único. Si tu pieza cicla, indícalo en tu cotización y nuestro equipo de ingeniería revisa la geometría.
Si tu pieza opera bajo carga sostenida cerca de una fuente de calor, el PA 12 GF o el PA 11 CF son mejores opciones.
La tolerancia que sostenemos es de ±0.3 mm en piezas menores a 100 mm y ±0.4% en piezas mayores.
Con 40% de alargamiento a la rotura el material tolera bien los detalles delgados, pero conviene revisar las secciones que deban mantener cota bajo carga, porque el módulo es de 1,600 MPa.
+52 33 2629 0752
Industria del Vestido 2181, Zapopan Industrial Nte., 45130 Zapopan, Jal.
Contáctanos
¿Tienes un proyecto en mente o una duda sobre tu pieza?
Completa el formulario y cuéntanos qué necesitas.
Nuestro equipo de ingenieros te contacta para revisarlo contigo.
