Nylon PA 12 GB
Impresión 3D en PA 12 con esferas de vidrio por MJF, para piezas rígidas y dimensionalmente estables.
Se fabrica sin estructuras de soporte, con tolerancia de ±0.3 mm en piezas menores a 100 mm y ±0.4% en mayores.
- Carcasas y alojamientos rígidos. 2,900 MPa de módulo para que la cubierta no flexione al montar
- Utillaje y dispositivos de sujeción. Estabilidad dimensional con repetibilidad entre lotes
- Piezas cercanas a fuente de calor. 113 °C a 1.82 MPa en temperatura de flexión bajo carga
- Componentes con inserto roscado. Admite inserción térmica, ultrasónica o a presión
- Envolventes y estructuras que reciben carga sostenida
- Piezas con requisito de cota estable en producción seriada
- 2,900 MPa de módulo de tracción en XY y 3,000 MPa en Z, contra 2,150 MPa del PA 12
- 113 °C de temperatura de flexión bajo carga a 1.82 MPa, y 170 °C a 0.45 MPa
- Rigidez pareja en los tres ejes. El módulo en Z es de 3,000 MPa, por encima del valor en XY
- Estabilidad dimensional con repetibilidad, verificada por escaneo 3D contra el archivo original
- Volumen de fabricación de 380 × 284 × 380 mm
- Cuatro acabados compatibles: shot peening, vapor smoothing, insertos y teñido negro
- Carga de vidrio reciclado
- Sin soportes. Geometrías internas y ensambles complejos sin marca de desprendimiento
Características MJF
- Tracción: 31 MPa en XY · 30 MPa en Z
- Módulo de tracción: 2,900 MPa en XY · 3,000 MPa en Z
- Alargamiento a la rotura: 9% en XY · 5% en Z
- Alargamiento en el límite elástico: 8% en XY · 4% en Z
- Impacto Izod: 3 kJ/m²
- HDT: 170 °C a 0.45 MPa · 113 °C a 1.82 MPa
- Densidad: 1.3 g/cm³
- Tolerancia: ±0.3 mm <100 mm; ±0.4% >100 mm
- Detalle mínimo: 0.3 mm
- Acabados: shot peening · vapor smoothing · insertos · teñido negro
PROS
- 2,900 MPa de módulo de tracción en XY y 3,000 MPa en Z
- 113 °C de temperatura de flexión bajo carga a 1.82 MPa
- Rigidez pareja en los tres ejes de fabricación
- Estabilidad dimensional con repetibilidad entre lotes
- Compatible con inserto roscado metálico
- Carga de vidrio reciclado
- Fabricación sin estructuras de soporte
¿Es PA 12 GB el material para tu pieza?
Si tu pieza necesita más ductilidad o mayor rigidez todavía, estas son las dos alternativas más solicitadas.
Multi Jet Fusion / PA 12
Poliamida 12 sin carga. Más resistente y mucho más dúctil: 54 MPa de tracción contra 31, y 18% de alargamiento a la rotura contra 9%. La pieza cede antes de romperse.
A cambio pierde rigidez: 2,150 MPa de módulo contra 2,900. Sale estanca sin postproceso adicional y admite los seis acabados del catálogo.
Sinterizado láser selectivo / PA 11 CF
El volumen de fabricación es menor: 165 × 165 × 300 mm.
Acabados disponibles para PA 12 GB
Cada proceso cambia superficie, color o función. Estos son los cuatro validados para este material en MJF.
Shot peening
Media plástica en cabina de granallado o tómbola rotatoria.
Reduce rugosidad, uniforma el acabado y mejora la resistencia al desgaste y a la fatiga superficial.
No aplica en piezas menores a 20 mm ni en detalles menores a 3 mm.
Vapor smoothing
Cámara cerrada con control de temperatura, concentración y tiempo.
Cierra la porosidad superficial y sube la resistencia al agua y a la abrasión.
Requiere grosor mínimo de pared de 2 mm y admite piezas de 10 × 10 × 10 mm hasta 145 × 145 × 270 mm.

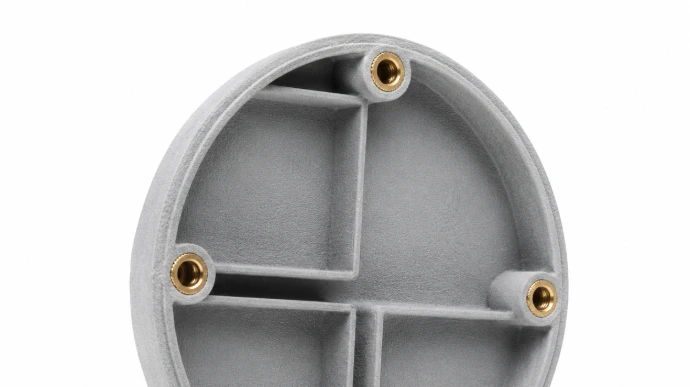

Insertos
Inserción térmica, ultrasónica o a presión para unión roscada metálica.
Requiere pared de al menos dos veces el diámetro del inserto.
Tres rangos de torque según el tipo: de 0.5 a 2 N·m por presión o adhesivo, de 2 a 5 N·m con inserto térmico de latón, y más de 5 N·m con moleteado de acero o latón.
Teñido
Inmersión en colorante disuelto en agua a 50 a 70 °C durante 30 a 60 minutos, con agitación constante. Disponible en negro para este material. Pieza de al menos 10 mm o grosor mayor a 2 mm, y tina de hasta 300 × 190 × 220 mm.
Preguntas frecuentes
El costo es la ductilidad y la carga de rotura: 9% de alargamiento contra 18%, y 31 MPa de tracción contra 54 MPa. Si tu pieza recibe golpes o carga variable, el PA 12 es mejor opción.
Indica en tu cotización el torque de apriete de tu ensamble y nuestro equipo de ingeniería define el inserto.
Ese comportamiento se mantiene bajo temperatura: a 113 °C con carga de 1.82 MPa la pieza conserva geometría.
Con 9% de alargamiento a la rotura conviene revisar los detalles delgados, los clips y los puntos de fijación, porque el material tiene menos margen de deformación antes de fallar.
