Nylon PA 12 ESD


Impresión 3D en PA 12 disipativo por MJF, para piezas que manejan electrónica sensible.

El PA 12 ESD es poliamida 12 fabricada por Multi Jet Fusion con perfil de impresión disipativo. El proceso aplica una cáscara exterior de 0.75 mm que reduce la resistencia superficial sobre un núcleo de PA 12 estándar.

La pieza queda dentro del rango disipativo estático: de 1×10⁴ a 1×10¹¹ Ω de resistencia superficial y de 1×10⁵ a 1×10¹² Ω de resistividad, medidos según IEC 61340-2-3 con anillo concéntrico en placa de 100 × 100 × 3 mm o sonda de dos puntos en geometría compleja.

Alcanza 42 MPa de resistencia a la tracción en XY con 1,550 MPa de módulo, y 9.5% de alargamiento a la rotura. En el eje Z los valores bajan a 25 MPa, 1,300 MPa y 3%.

La cáscara disipativa es lo que define el diseño de la pieza. Como la propiedad vive en la superficie y el núcleo aporta la resistencia mecánica, la sección transversal determina el desempeño: a mayor volumen de pared, propiedades más cercanas al PA 12 estándar. La pared mínima recomendada es de 3 a 4 mm.

La tolerancia es de ±0.19 mm hasta 30 mm, ±0.23 mm de 30 a 50 mm y ±0.28 mm de 50 a 80 mm en XY.

  • Charolas y racks de transporte de componentes electrónicos. Resistencia superficial dentro del rango disipativo estático

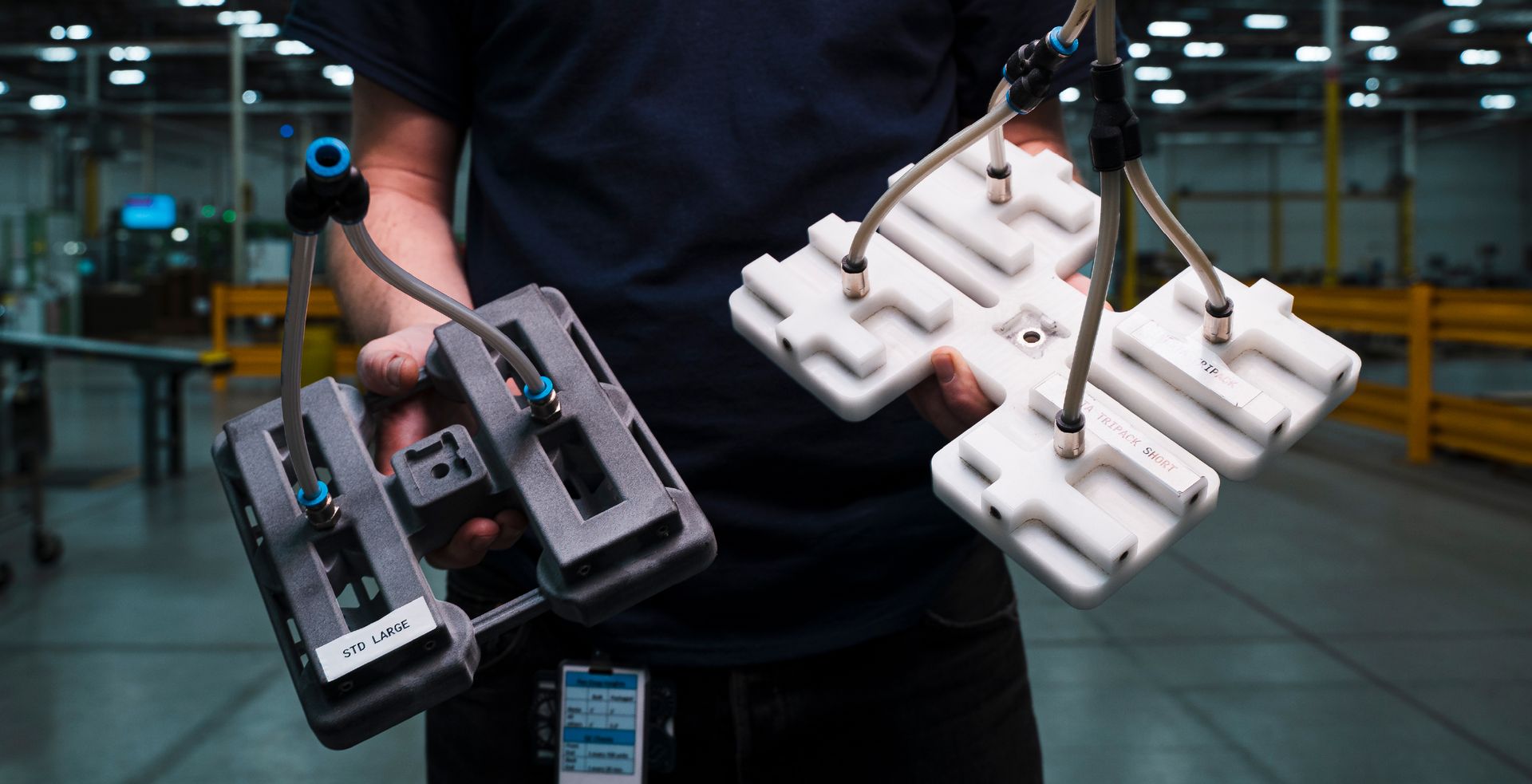

  • Utillaje y fixturas de línea de ensamble electrónico

  • Carcasas para equipo con electrónica sensible

  • Herramentales de manejo de tarjeta y componente

  • Alojamientos y separadores en ambiente controlado ESD

  • Piezas de sección robusta con requisito disipativo. Pared de 3 a 4 mm o más
  • Resistencia superficial de 1×10⁴ a 1×10¹¹ Ω, dentro del rango disipativo estático según IEC 61340-2-3

  • Propiedad en la pieza, no en un recubrimiento. La cáscara disipativa se forma durante la fabricación

  • 42 MPa de tracción y 1,550 MPa de módulo en XY, con núcleo equivalente a PA 12 estándar

  • Tolerancia de ±0.19 mm en piezas de hasta 30 mm

  • Volumen de fabricación de 380 × 284 × 380 mm

  • Sin soportes. Geometrías internas y ensambles complejos sin marca de desprendimiento

Cotizar producción en PA 12 ESDFicha técnica

Características MJF

  • Resistencia superficial: 1×10⁴ a 1×10¹¹ Ω

  • Resistividad superficial: 1×10⁵ a 1×10¹² Ω

  • Espesor de cáscara disipativa: 0.75 mm

  • Tracción: 42 MPa en XY · 25 MPa en Z

  • Módulo de tracción: 1,550 MPa en XY · 1,300 MPa en Z

  • Alargamiento a la rotura: 9.5% en XY · 3% en Z

  • Alargamiento en el límite elástico: 8.5% en XY · 3% en Z

  • Tolerancia: ±0.19 mm hasta 30 mm · ±0.23 mm de 30 a 50 mm · ±0.28 mm de 50 a 80 mm

  • Pared mínima recomendada: 3 a 4 mm

PROS

  • Resistencia superficial de 1×10⁴ a 1×10¹¹ Ω, en rango disipativo estático

  • Resistividad superficial de 1×10⁵ a 1×10¹² Ω

  • Propiedad disipativa formada durante la fabricación, sin recubrimiento

  • 42 MPa de tracción y 1,550 MPa de módulo en XY

  • Núcleo con propiedades de PA 12 estándar

  • Volumen de fabricación de 380 × 284 × 380 mm

  • Fabricación sin estructuras de soporte

¿Es PA 12 ESD el material para tu pieza?


PA 12 ESD resuelve las piezas que manejan componente electrónico y requieren control de descarga electrostática. Cada aplicación tiene su propio requisito, y trabajamos con nueve polímeros de polvo y nueve resinas para cubrirlos.

Si tu pieza no necesita propiedad disipativa, estas son las dos alternativas más solicitadas.

Ver todos los materiales

Multi Jet Fusion / PA 12


Poliamida 12 de uso general, mismo material base sin perfil disipativo. Más resistente: 54 MPa de tracción y 2,150 MPa de módulo, contra 42 y 1,550, con 18% de alargamiento a la rotura contra 9.5%.

Sale estanca sin postproceso adicional y admite los seis acabados del catálogo.

VER PA 12

Multi Jet Fusion / PA 12 GB


Poliamida con esferas de vidrio. Más rígida y estable: 2,900 MPa de módulo contra 1,550, y sostiene 113 °C a 1.82 MPa en temperatura de flexión bajo carga.

Admite inserto roscado metálico.


VER PA 12 GB

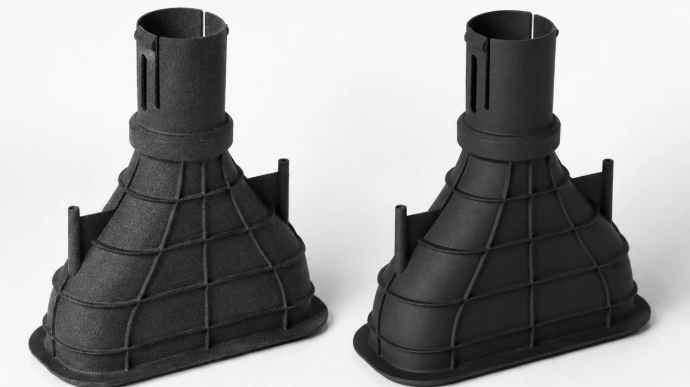

Postprocesos compatibles

Cada proceso cambia superficie, color o función. Estos son los que aplican a PA 12 ESD según la tecnología.

Preguntas frecuentes

Que conduce la carga electrostática de forma controlada, sin ser conductora ni aislante. La resistencia superficial de la pieza queda entre 1×10⁴ y 1×10¹¹ Ω y la resistividad entre 1×10⁵ y 1×10¹² Ω, medidas según IEC 61340-2-3.

Ese rango es el que define la norma como disipativo estático. Por debajo el material sería conductor y por encima, aislante.

La medición se realiza a 24 °C y 60% de humedad relativa, con anillo concéntrico en placa de 100 × 100 × 3 mm o sonda de dos puntos en geometría compleja.

Porque el proceso aplica una cáscara exterior de 0.75 mm que es la que aporta la propiedad disipativa. El núcleo mantiene las propiedades del PA 12 estándar, pero la cáscara reduce el desempeño del conjunto.

En XY la tracción es de 42 MPa contra 54 MPa del PA 12, con 1,550 MPa de módulo contra 2,150 MPa.

Esto tiene una consecuencia de diseño: entre más gruesa la sección, mayor proporción de núcleo y propiedades más cercanas al PA 12. Las piezas delgadas rinden menos. La pared mínima recomendada es de 3 a 4 mm.

Tres criterios definen el resultado.

Primero, la sección: pared mínima de 3 a 4 mm. Las piezas de sección robusta aprovechan mejor el material.

Segundo, la orientación: en el eje Z la tracción baja a 25 MPa y el alargamiento a la rotura a 3%. Los rasgos críticos no deben quedar orientados en Z.

Tercero, la ruta de descarga: para que la pieza conduzca la carga a tierra necesita un camino efectivo, por tornillo con cable a tierra o pintura conductora en el punto de contacto.

Envía tu archivo y nuestro equipo de ingeniería revisa los tres puntos antes de fabricar.

La propiedad está en el material, no en un recubrimiento aplicado después, así que no se desprende ni se repone.

Lo que sí influye es el ambiente de operación: el desempeño se mide a 24 °C y 60% de humedad relativa, y el entorno donde la pieza opera debe mantenerse por encima de 30% de humedad relativa.

Si tu aplicación opera en ambiente seco o con temperatura fuera de ese rango, indícalo en tu cotización.

Formatos aceptados: .stl, .step, .stp, .iges, .igs y .3mf.
