Resina Clear V5
Impresión 3D en resina translúcida por SLA, para piezas donde importa ver a través.
La Clear V5 es resina de uso general translúcida y de color neutro, fabricada por estereolitografía. Es el único material del catálogo que permite ver el interior de la pieza.
Con la pieza pulida, la transmisión de luz visible es de 85% en espesor de 2 mm y de 59% en 10 mm, medida según ASTM D1003. Ese es el dato que decide la aplicación: entre más gruesa la pared, menos luz pasa.
Mecánicamente alcanza 60 MPa de resistencia a la tracción con 2,750 MPa de módulo, y 103 MPa de resistencia a la flexión con 2,750 MPa de módulo de flexión. El alargamiento a la rotura es de 8% y la resiliencia Izod entallada de 29 J/m.
Esos valores corresponden al poscurado completo de 15 minutos a 60 °C. Con poscurado de 5 minutos a temperatura ambiente la pieza queda en 51 MPa y 2,575 MPa, con 10% de alargamiento: menos rígida y algo más dúctil.
En temperatura sostiene 69 °C a 0.45 MPa y 57 °C a 1.8 MPa en temperatura de flexión bajo carga. Es el límite del material y conviene tenerlo presente si la pieza opera cerca de una fuente de calor.
La superficie sale lisa desde la plataforma, comparable a la del acrílico, y admite pulido para llevar la transparencia a su máximo.

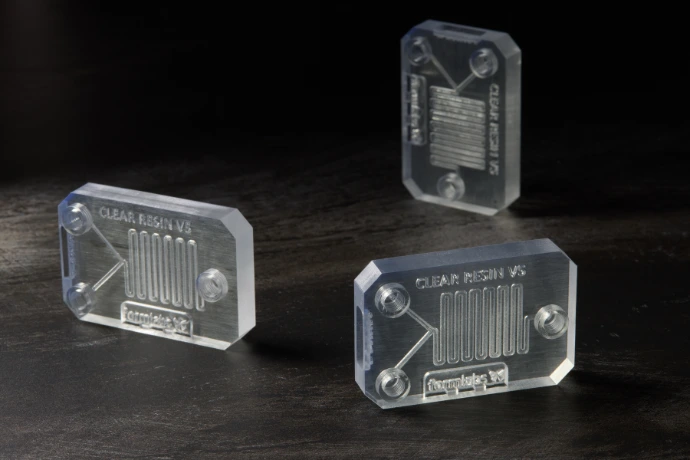

- Dispositivos por los que pasan fluidos. La pieza deja ver el flujo, el llenado y la formación de burbuja sin instrumentación
- Componentes ópticos y prototipos de iluminación. 85% de transmisión de luz en 2 mm
- Carcasas transparentes
- Piezas que muestran detalles internos. Modelos de corte, demostración y validación de ensamble
- Moldes, moldes maestros y herramentales rápidos
- Modelos de presentación con acabado comparable al acrílico
- 85% de transmisión de luz visible en espesor de 2 mm, medida según ASTM D1003
- Único material del catálogo que permite ver el interior de la pieza
- 103 MPa de resistencia a la flexión y 2,750 MPa de módulo de flexión
- 60 MPa de tracción con 2,750 MPa de módulo de tracción
- Superficie lisa desde la plataforma, comparable a la del acrílico, con opción de pulido
- Estabilidad química medida. En inmersión de 24 horas el aumento de peso es menor a 0.1% en gasolina y xileno, 0.1% en diésel y aceite hidráulico, y 0.9% en agua
Características SLA
- Color: Translúcido incoloro
- Tracción: 60 MPa · Módulo: 2,750 MPa
- Flexión: 103 MPa · Módulo de flexión: 2,750 MPa
- Alargamiento a la rotura: 8%
- Resiliencia Izod entallada: 29 J/m
- HDT: 69 °C a 0.45 MPa · 57 °C a 1.8 MPa
- Transmisión de luz: 85% a 2 mm · 59% a 10 mm
- Grosor de capa: 100 micras
- Poscurado de referencia: 15 minutos a 60 °C
PROS
- 85% de transmisión de luz visible en 2 mm de espesor
- 60 MPa de tracción y 2,750 MPa de módulo
- 103 MPa de resistencia a la flexión
- Superficie lisa desde la plataforma, comparable al acrílico
- Único material del catálogo que permite ver el interior de la pieza
- Propiedades ajustables según el poscurado aplicado
¿Es Clear V5 el material para tu pieza?
Clear V5 resuelve las piezas donde importa ver a través. Cada aplicación tiene su propio requisito, y trabajamos con nueve resinas y nueve polímeros de polvo para cubrirlos.
Si tu pieza necesita un acabado opaco de presentación o resistir uso continuo en planta, estas son las dos alternativas más solicitadas.

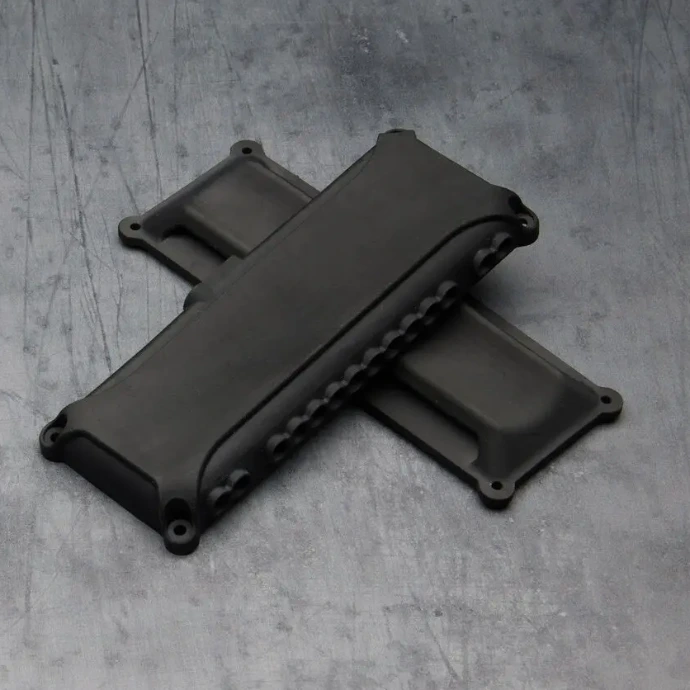

Estereolitografía / Black V5
Misma familia de uso general, en negro mate. Acabado comparable al de una pieza moldeada por inyección, con detalle preciso.
Para prototipos de forma y ajuste, carcasas y modelos de presentación donde el acabado opaco es el requisito.

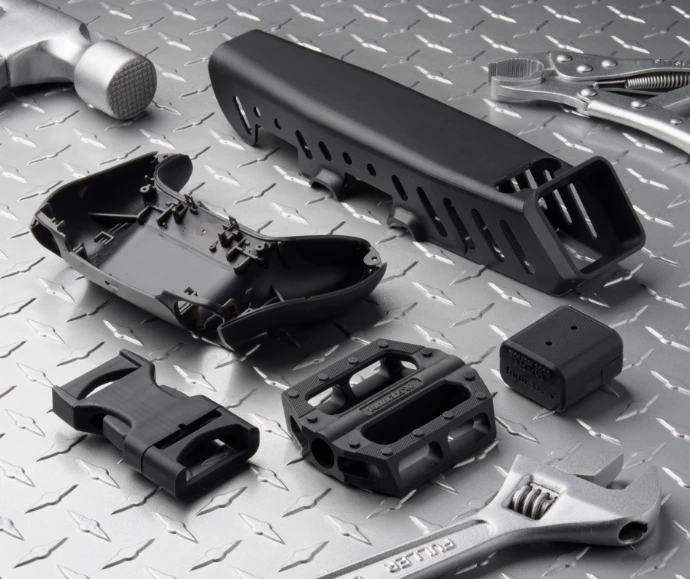

Estereolitografía / Tough 2000 V2
Resina de ingeniería rígida y tenaz, comparable al ABS. Resiste temperatura, fluencia y uso prolongado en piso de planta.
Para utillaje, guías y fijaciones que trabajan en producción.
Preguntas frecuentes
Con la pieza pulida, la transmisión de luz visible es de 85% en espesor de 2 mm y de 59% en 10 mm, medida según ASTM D1003.
Ese es el punto clave: la transparencia depende del espesor de pared. Una ventana delgada deja pasar casi toda la luz; un bloque de 10 mm deja pasar poco más de la mitad.
Si tu pieza requiere claridad óptica en una cara o espesor específico, indícalo en tu cotización.
Sí, y de forma medible. Con poscurado de 15 minutos a 60 °C la pieza alcanza 60 MPa de tracción, 2,750 MPa de módulo y 103 MPa de flexión, con 8% de alargamiento a la rotura.
Con poscurado de 5 minutos a temperatura ambiente queda en 51 MPa, 2,575 MPa y 91 MPa, con 10% de alargamiento: menos rígida y algo más dúctil.
Sin poscurar los valores bajan a 46 MPa y 2,200 MPa, con 13% de alargamiento.
Nosotros trabajamos con el poscurado completo como referencia. Si tu pieza requiere otro estado, indícalo en tu cotización.
Sostiene 69 °C a 0.45 MPa y 57 °C a 1.8 MPa en temperatura de flexión bajo carga, medida según ASTM D648.
Es un límite bajo comparado con el resto del catálogo: el PA 12 en SLS llega a 171 °C a 0.45 MPa y la High Temp V2 a 238 °C.
Si tu pieza opera cerca de una fuente de calor o conduce fluido caliente, la High Temp V2 o la Rigid 10K son mejores opciones.
En inmersión de 24 horas el aumento de peso se mantiene por debajo del 1.1% en la mayoría de los medios evaluados: menos de 0.1% en gasolina y xileno, 0.1% en diésel y aceite hidráulico, 0.2% en aceite mineral, 0.3% en alcohol isopropílico y acetato de butilo, 0.5% en ácido clorhídrico concentrado, 0.8% en agua salada y 0.9% en agua.
El caso que hay que revisar es la acetona, con 5.1% de aumento de peso.
Si tu aplicación implica contacto continuo con disolventes, indícalo en tu cotización y nuestro equipo de ingeniería evalúa si el material aplica.
El caso que hay que revisar es la acetona, con 5.1% de aumento de peso.
Si tu aplicación implica contacto continuo con disolventes, indícalo en tu cotización y nuestro equipo de ingeniería evalúa si el material aplica.
